الکترومغناطیس فشاری برای اتوماسیون صنعتی: برنامه های کاربردی و راهنمای انتخاب

تعیین یک محرک خطی اغلب به یک عمل متعادل کننده ظریف نیاز دارد. شما باید با دقت محدودیت‌های نیروی مکانیکی سخت‌گیرانه را دنبال کنید و در عین حال محدودیت‌های حرارتی الکتریکی تسلیم‌ناپذیر را رعایت کنید. ما این راهنما را ساخته ایم تا شما را فراتر از تعاریف اولیه حرکت دهیم. شما یک چارچوب قطعی و مهندسی را برای ارزیابی، اندازه‌گیری و پیاده‌سازی محرک‌ها در محیط‌های اتوماسیون صنعتی کشف خواهید کرد. اغلب مهندسان با این اجزا به عنوان اقلام کاتالوگ ساده برخورد می کنند. مشخصات نادرست به طور منظم باعث خرابی حرارتی فاجعه بار می شود. متناوبا، منجر به نیروی ضربه ای ناکافی در حین کار می شود. برای جلوگیری از خرابی پرهزینه، به یک فرآیند انتخاب دقیق و مبتنی بر داده نیاز دارید. ما پروفایل های سکته مغزی، چرخه های وظیفه و عوامل محیطی را به طور عمیق بررسی خواهیم کرد. دقیقاً یاد خواهید گرفت که چگونه محرک مناسب را با نیازهای منحصر به فرد دستگاه خود مطابقت دهید.

خوراکی های کلیدی

• معاوضه نیرو در مقابل ضربه: نیروی مغناطیسی یک مغناطیس الکترومغناطیسی کشش فشاری با افزایش طول ضربه به طور تصاعدی کاهش می یابد. اندازه گیری باید نیروی مورد نیاز در حداکثر فاصله ضربه را محاسبه کند.

• چرخه وظیفه طول عمر را تعیین می کند: چرخه های کاری متناوب در مقابل سیکل های کار مداوم به طور مستقیم الزامات اتلاف حرارتی و طول عمر سیم پیچ را تعیین می کند.

• Side-Loading یک حالت شکست اولیه است: الکترومغناطیس ها برای تحریک خطی طراحی شده اند. نیروهای جانبی خارجی به مکانیسم های هدایت کننده خارجی برای جلوگیری از سایش زودرس نیاز دارند.

• محیط، سفارشی‌سازی را تعریف می‌کند: دمای محیط، گرد و غبار و رطوبت تعیین می‌کنند که آیا یک آهن‌ربای الکتریکی خارج از قفسه کافی است یا به یک محفظه با درجه IP سفارشی نیاز است.

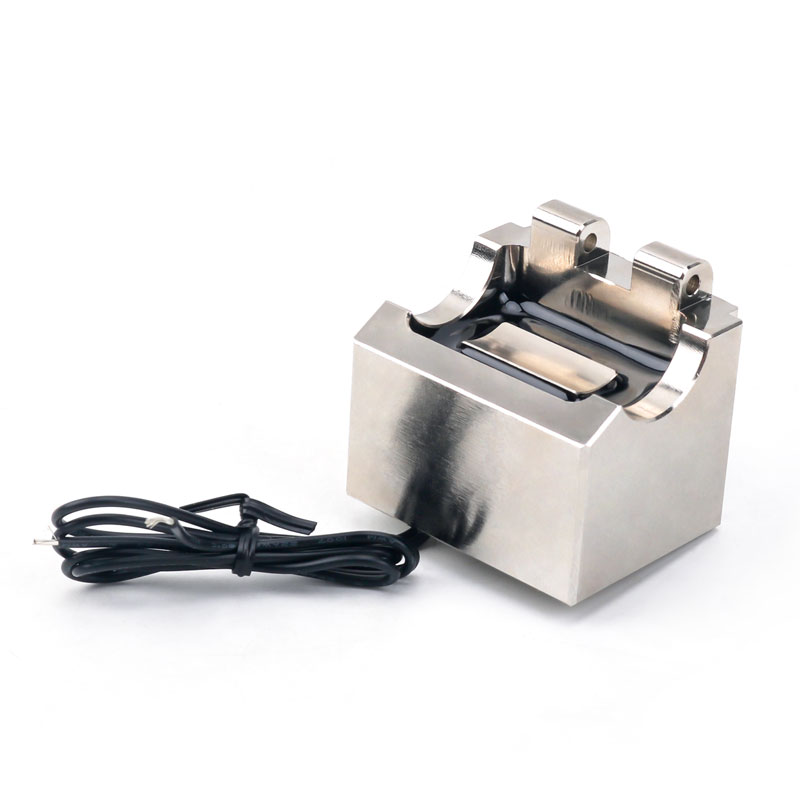

تعریف موفقیت: رابطه ضربه به نیرو در تحریک خطی

برخلاف سیلندرهای پنوماتیکی، این دستگاه‌ها پروفیل‌های نیروی بسیار غیرخطی را نشان می‌دهند. یک سیلندر پنوماتیک نیروی ثابتی را در طول حرکت خود وارد می کند. یک الکترومغناطیس رفتار بسیار متفاوتی دارد. با افزایش طول ضربه، نیروی مغناطیسی موجود به صورت تصاعدی کاهش می یابد. شما باید منحنی نیروی خاص ارائه شده توسط سازنده را به دقت ارزیابی کنید. اگر به یک نمودار معمولی نگاه کنید، با بزرگ شدن شکاف، منحنی به شدت به سمت پایین شیب می‌کند.

همچنین باید بین نیروی شروع و نیروی نشستن تفاوت قائل شوید. نیروی شروع کننده حرکت را در حداکثر فاصله شکاف آغاز می کند. همیشه کمترین نیروی موجود است. برعکس، نیروی نشستن زمانی اتفاق می‌افتد که پیستون کاملاً به پایین برود. در این موقعیت بسته، نیروی نگهدارنده مغناطیسی به حداکثر اوج خود می رسد. بسیاری از مهندسان به اشتباه سیستم خود را بر اساس نیروی صندلی اندازه می گیرند. این خطای حیاتی تضمین می‌کند که سیستم در انتقال بار خود از حالت باز شکست می‌خورد.

دستیابی به موفقیت در مشخصات واقعی نیاز به ریاضیات دقیق دارد. شما باید مقاومت دقیق بار را محاسبه کنید. در مرحله بعد، ضرایب اصطکاک دینامیکی در پیوندهای مکانیکی را در نظر بگیرید. در نهایت نیروی متقابل فنر برگشتی را اضافه کنید. مجموع مقاومت ترکیبی شما باید کمتر از نیروی شروع محرک در دورترین نقطه ضربه باشد.

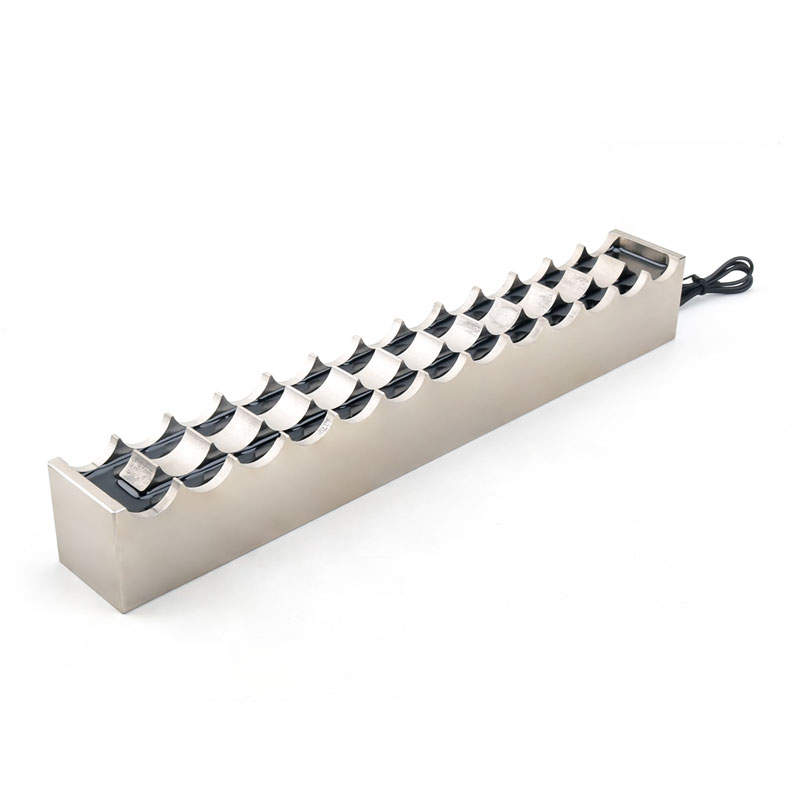

کاربردهای با ارزش در اتوماسیون صنعتی

اتوماسیون مدرن به شدت بر تحریک خطی دقیق متکی است. خطوط مرتب سازی و بسته بندی خودکار این تقاضا را به خوبی نشان می دهد. این سیستم ها از گیت های دیورتر استفاده می کنند و مکانیسم هایی را برای مسیریابی سریع محصولات رد می کنند. آنها نیاز به تحریک فوق‌العاده سریع دارند، که اغلب نیازمند زمان‌های پاسخ میلی‌ثانیه‌ای هستند. در اینجا، عمر چرخه و سرعت بیشتر از حداکثر نیروی نگهدارنده است. جابجایی سریع به مدیریت حرارتی عالی برای زنده ماندن در میلیون ها چرخه آتش سوزی سریع نیاز دارد.

قفل های ایمنی و محافظ ماشین یکی دیگر از کاربردهای حیاتی است. باید پیکربندی‌های ایمن در برابر شکست را با دقت ارزیابی کنید. یک راه‌اندازی ایمن برای قفل کردن نیاز به برق مداوم دارد. اگر تاسیسات برق قطع شود، قفل درب به طور خودکار باز می شود تا از پرسنل محافظت شود. طراحی ایمن خراب از قدرت برای باز کردن قفل استفاده می کند. به فنرهای مکانیکی داخلی برای حفظ حالت قفل در هنگام افت نیرو متکی است. پروتکل ایمنی تسهیلات خاص شما به طور کامل این انتخاب را تعیین می کند.

دستگاه‌های پزشکی و روباتیک اتاق تمیز محدودیت‌های سخت‌گیرانه محیطی را معرفی می‌کنند. این محیط های حساس نیاز به عملکرد کم نویز دارند. آنها همچنین به تولید ذرات صفر نیاز دارند. یک واحد استاندارد خارج از قفسه اغلب در اینجا خراب می شود زیرا اصطکاک گرد و غبار فلز میکروسکوپی را می ریزد. در عوض، شما به بلبرینگ‌های پلیمری تخصصی و کویل‌هایی با عملکرد پیوسته بسیار قابل اعتماد نیاز دارید.

در نهایت، تجهیزات ماشینکاری نساجی و سنگین در شرایط وحشیانه کار می کنند. محیط های با ارتعاش بالا، پایداری مکانیکی را تهدید می کند. در این سناریوها، شما به نیروی نگهدارنده عظیم نیاز دارید تا قطعات را محکم نگه دارید. یک مغناطیس الکترومغناطیس Push Pull که به درستی مشخص شده است از رانش ناشی از ارتعاش در طول عملیات ماشینکاری تهاجمی جلوگیری می کند.

چک لیست مهندسی: اندازه الکترومغناطیس فشاری شما

اندازه مناسب مستلزم اجرای یک چک لیست مهندسی دقیق است. شما نمی توانید فقط محدودیت های الکتریکی یا تحمل های مکانیکی را حدس بزنید.

ابتدا باید چرخه کار دقیق را محاسبه کنید. فرمول استاندارد صنعت ساده است: زمان روشن تقسیم بر مجموع زمان روشن و زمان خاموش، ضرب در 100. این درصد به طور مستقیم درجه حرارتی سیم پیچ را دیکته می کند. اگر دو ثانیه روشن و هشت ثانیه خاموش کار کنید، سیکل کاری 20% دارید. اگر یک سیم پیچ 10٪ چرخه کار را به یک برنامه کاربردی 50٪ فشار دهید، تخریب حرارتی را تضمین می کنید. به سرعت بیش از حد گرم می شود و برای همیشه از کار می افتد.

منبع تغذیه و دینامیک ولتاژ نیز نیازمند بررسی عمیق است. عملکرد DC عملکرد صاف و بی صدا را ارائه می دهد. عملیات AC در ابتدا سریعتر راه اندازی می شود اما دینامیک سوئیچینگ پیچیده را معرفی می کند. باید به خطرات افت ولتاژ در مسیرهای طولانی کابل توجه کنید. نوسان برق تاسیسات به طور مستقیم شار مغناطیسی موجود را کاهش می دهد. حتی یک افت متوسط ​​10 درصدی ولتاژ باعث کاهش نزدیک به 20 درصدی کشش مکانیکی می شود.

رتبه بندی کلاس حرارتی بقای محیطی را تعریف می کند. این صنعت از کلاس های عایق استاندارد برای نشان دادن حداکثر تحمل حرارت در داخل محفظه استفاده می کند.

• کلاس B: دارای درجه حرارت تا 130 درجه سانتیگراد. ایده آل برای کاربردهای اساسی و کنترل شده با دما در داخل ساختمان.

• کلاس F: دارای درجه حرارت تا 155 درجه سانتیگراد. خط پایه استاندارد برای تقاضای سلول های اتوماسیون کارخانه های صنعتی.

• کلاس H: دارای درجه حرارت تا 180 درجه سانتیگراد. صرفاً برای محیط‌های با دمای بسیار بالا در نزدیکی اجاق‌ها یا موتورها رزرو شده است.

دمای عملیاتی محیط به شدت حداکثر افزایش گرمای مجاز سیم پیچ شما را کاهش می دهد. اگر کف کارخانه شما به طور معمول در دمای 40 درجه سانتیگراد قرار دارد، سیم پیچ کلاس F قبل از ذوب شدن فقط 115 درجه سانتیگراد افزایش داخلی مجاز دارد.

در نهایت، تمام محدودیت‌های نصب و فضا را ارزیابی کنید. یکپارچگی فیزیکی مستقیماً بر عملکرد تأثیر می گذارد. به جهت نصب خود بسیار توجه کنید. اگر دستگاه را به صورت عمودی نصب کنید، گرانش یا به نیروی برگشتی پیستون کمک می کند یا با آن مبارزه می کند. شما باید محاسبات فنر خود را بر این اساس تنظیم کنید تا از جمع شدن قابل اطمینان اطمینان حاصل کنید.

واقعیت های پیاده سازی: حالت های رایج شکست برای جلوگیری از

حتی سیستم‌های با اندازه‌ی کامل نیز اگر ضعیف اجرا شوند، زودتر از موعد شکست می‌خورند. بارگذاری جانبی به عنوان یک کشنده اولیه در تحریک خطی عمل می کند. این دستگاه های مغناطیسی به سادگی نمی توانند نیروهای برشی جانبی را تحمل کنند. آنها به شدت برای تحریک صاف، خطی، عقب و جلو طراحی شده اند. هنگامی که اتصالات خارجی بارهای خارج از محور را وارد می کنند، پیستون به شدت به لوله داخلی ساییده می شود. ما به شدت توصیه می کنیم که راهنماهای ریل خطی خارجی را برای جداسازی بارهای جانبی از هسته محرک نصب کنید.

فرار حرارتی نشان دهنده یکی دیگر از فاجعه های مهندسی رایج است. زمانی اتفاق می‌افتد که به طور مداوم یک سیم‌پیچ دارای رتبه‌بندی متناوب را تغذیه می‌کنید. سیم پیچ های مسی به سرعت از کلاس حرارتی خود فراتر می روند. عایق ذوب می شود و یک اتصال کوتاه مرده به دنبال دارد. محفظه های اتوماسیون متراکم گرما را به دام می اندازند و این روند مخرب را تسریع می کنند. هنگام ادغام این واحدها در جعبه های بدون تهویه، باید سینک های حرارتی کافی یا خنک کننده هوای اجباری را فراهم کنید.

مغناطیس باقیمانده باگ های عملیاتی خسته کننده ایجاد می کند. پیستون‌ها گاهی اوقات مدت‌ها پس از قطع برق در وضعیت نشسته «می‌چسبند». مواد آهنی روی یک بار مغناطیسی کوچک نگه می دارند. شما چندین استراتژی کاهش در دسترس دارید. می توانید فنرهای برگشتی ضد باقیمانده قوی تری نصب کنید. برای جلوگیری از تماس مستقیم فلز به فلز در انتهای ضربه، می‌توانید شیم‌های برنجی غیر مغناطیسی را وارد کنید. از طرف دیگر، می‌توانید پالس‌های قطبی معکوس کوتاه را در منطق PLC خود برنامه‌ریزی کنید تا میدان را پاک کنید.

آلودگی محیطی به مرور زمان مکانیسم را از بین می برد. گرد و غبار، براده های فلزی یا زباله های روغنی به آرامی به لوله پیستون نفوذ می کنند. این زباله باعث ایجاد میخ های اصطکاک عظیم می شود. اصطکاک داخلی بر کشش مغناطیسی غلبه می‌کند و مستقیماً منجر به شرایط ناکارآمدی می‌شود. چکمه های لاستیکی با درجه IP مناسب یا طرح های کاملا مهر و موم شده از این نفوذ جلوگیری می کند.

راه حل های خارج از قفسه در مقابل راه حل های الکترومغناطیس سفارشی: یک ماتریس تدارکات

هنگام تعیین قطعات برای یک ماشین جدید، با یک دوشاخه مهم در جاده روبرو می شوید. شما باید بین اجزای استاندارد کاتالوگ و انواع کاملا مهندسی شده تصمیم بگیرید.

مشخص کردن قطعات استاندارد کاتالوگ در اوایل یک پروژه منطقی است. آنها برای نمونه سازی سریع و ساخت های اولیه اثبات مفهوم ایده آل هستند. سلول های استاندارد اتوماسیون داخلی معمولاً از دمای محیطی بسیار قابل پیش بینی برخوردار هستند. واحدهای استاندارد در اینجا کاملاً خوب کار می کنند. آنها زمان های سریع، موانع اولیه کمتر و مسیرهای ادغام ساده را ارائه می دهند.

با این حال، بسیاری از استقرارها نیاز به یک راه حل مهندسی سفارشی برای بقا دارند. شما اغلب با دمای شدید محیط یا نیازهای منحصر به فرد نیروی ضربه ای مواجه خواهید شد. گاهی اوقات برای شستشوی آب سنگین یا ضد گرد و غبار به درجه بندی IP تخصصی نیاز دارید. ولتاژهای عملیاتی غیر استاندارد نیز باعث سفارشی سازی می شوند. در این سناریوهای شدید، یک واحد استاندارد به سرعت از کار می افتد. سیم پیچ سفارشی، آبکاری تخصصی ضد خوردگی، و هندسه پیستون اصلاح شده به یک ضرورت مطلق تبدیل می شوند.

نمودار ماتریس تدارکات زیر را مرور کنید تا سناریوی استقرار خود را با رویکرد مهندسی صحیح تراز کنید.

پایان

انتخاب یک محرک مغناطیسی خطی نیاز به دقت فنی قابل توجهی دارد. این هرگز یک جستجوی کاتالوگ ساده نیست. شما باید محاسبات دقیقی را در مورد محدودیت های حرارتی، چرخه های کاری مورد انتظار و منحنی های دقیق نیروی نمایی انجام دهید. حدس زدن مشخصات بار به طور اجتناب ناپذیری منجر به خرابی میدان و تاخیرهای گران قیمت تعمیر و نگهداری می شود.

قبل از نهایی کردن هر گونه سفارش یا قفل کردن طرح های مکانیکی خود، داده های مهندسی پایه خود را تأیید کنید. این مراحل حیاتی بعدی را دنبال کنید:

1. حداکثر نیازهای دقیق ضربه مغزی خود را از شکاف باز تا نشستن کامل ترسیم کنید.

2. مجموع محدودیت های بار مکانیکی خود را با در نظر گرفتن نیروهای اصطکاک دینامیکی و بازگشت فنر محاسبه کنید.

3. چرخه وظیفه عملیاتی خود را به صورت ریاضی نهایی کنید و حداکثر مدت زمان "روشن" خود را مشخص کنید.

4. محدوده دمای محیط و خطرات محیطی منطقه استقرار خاص خود را ارزیابی کنید.

مشخصات خود را حدس نزنید. توصیه می کنیم قبل از خرید مستقیماً با یک مهندس برنامه مشورت کنید. آنها محاسبات بار خاص شما را در برابر داده های عملکرد تجربی تأیید می کنند. اعتبار سنجی فنی مناسب تضمین می کند که تجهیزات اتوماسیون شما برای میلیون ها فعال سازی قابل اعتماد کار می کند.

پرسش

س: چگونه چرخه کار درست را برای آهنربای الکتریکی خود محاسبه کنم؟

A: از فرمول استاندارد استفاده کنید: (Time On / (Time On + Time Off)) x 100. با این حال، محاسبه درصد به تنهایی کافی نیست. همچنین باید حداکثر محدودیت زمانی مجاز سازنده را به شدت رعایت کنید. تجاوز از این حداکثر مدت، بدون در نظر گرفتن درصد چرخه کلی شما، آسیب شدید حرارتی را تضمین می کند.

س: آیا می توان یک آهنربای الکتریکی فشاری را با ولتاژ بالاتری کار کرد تا نیروی بیشتری دریافت کند؟

پاسخ: بله، ولتاژ بیش از حد به طور موقت نیروی ضربه را افزایش می دهد، اما خطر بسیار زیادی دارد. تولید گرما با توجه به P = V²/R به صورت درجه دوم افزایش می یابد. اگر سیم پیچ را بیش از حد ولتاژ کنید، باید دقیقاً برای چند میلی ثانیه برق را تپش دهید. ولتاژ بیش از حد مداوم به سرعت از طریق عایق می سوزد و جزء را از بین می برد.

س: تفاوت بین یک مغناطیس الکترومغناطیسی لوله ای و یک قاب باز فشاری چیست؟

پاسخ: طرح لوله ای به طور کامل در داخل یک استوانه فلزی محصور شده است. این نیروی مغناطیسی بالاتر، طول عمر بیشتر و حفاظت عالی از محیط زیست را ارائه می دهد. طراحی قاب باز سیم پیچ داخلی را در معرض دید قرار می دهد. این بسیار مقرون به صرفه است و به راحتی یکپارچه می شود، و آن را برای اتوماسیون داخلی با حجم بالا و حساس به هزینه بسیار محبوب می کند.

س: چرا آهنربای الکتریکی من در حین کار وزوز یا زمزمه می کند؟

A: وزوز معمولاً با واحدهای برق AC اتفاق می افتد. با عبور جریان متناوب از ولتاژ صفر، کشش مغناطیسی برای مدت کوتاهی کاهش می یابد. این امر باعث می شود که آرمیچر فلزی در برابر قاب ارتعاش پیدا کند. برای جلوگیری از زمزمه، از کویل های سایه بان یکپارچه استفاده کنید. در روش دیگر، برای عملکرد بی صدا به منبع تغذیه DC با یکسوساز سوئیچ کنید.
