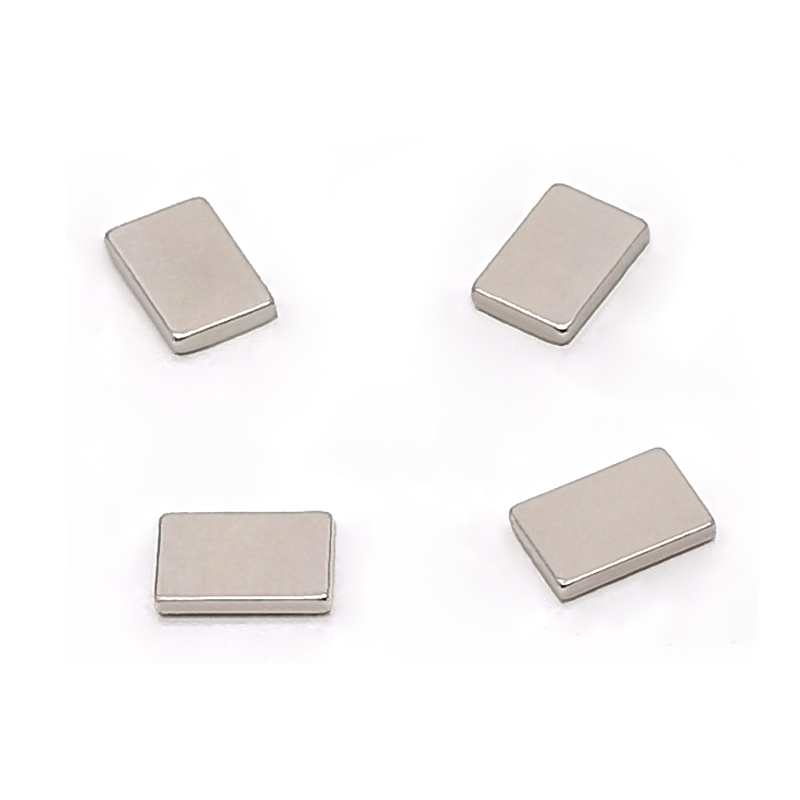

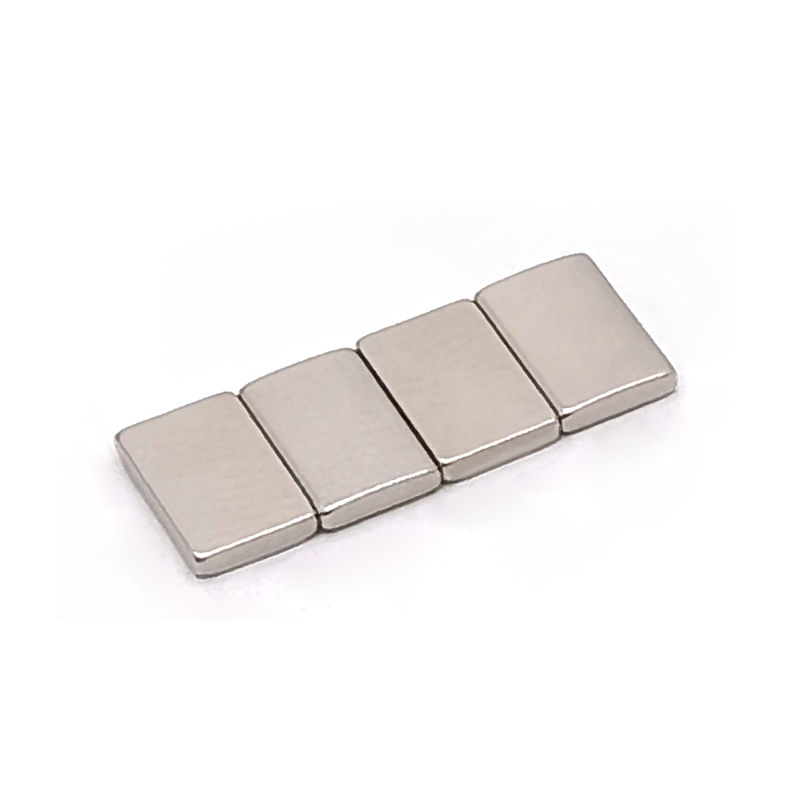

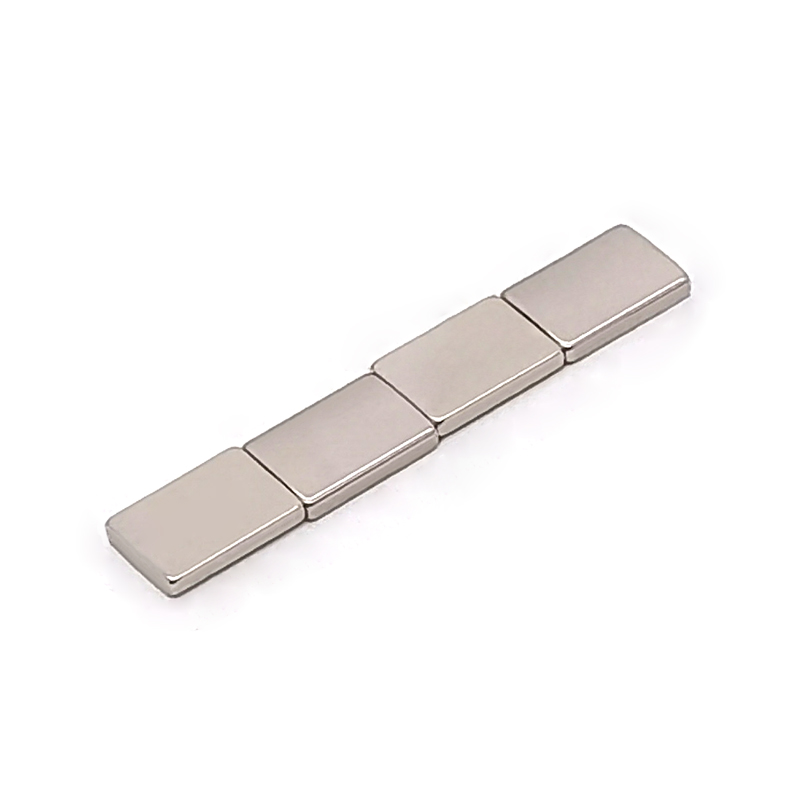

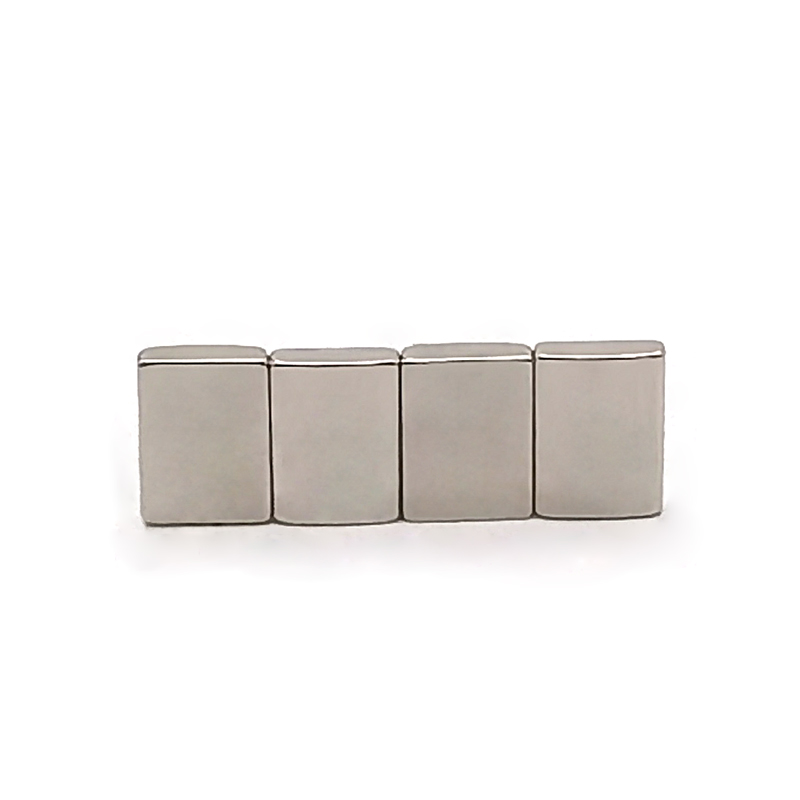

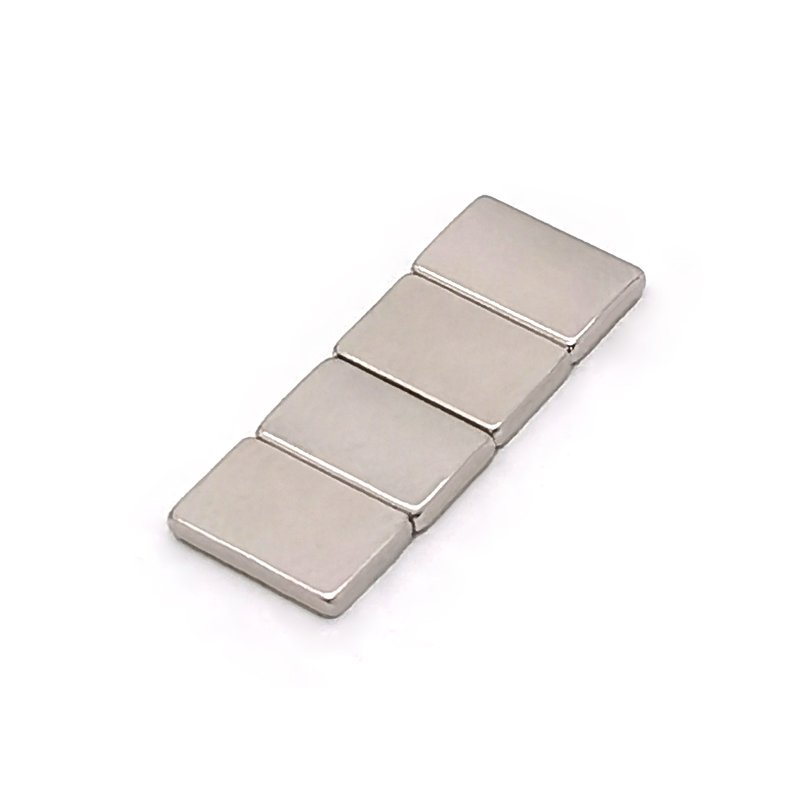

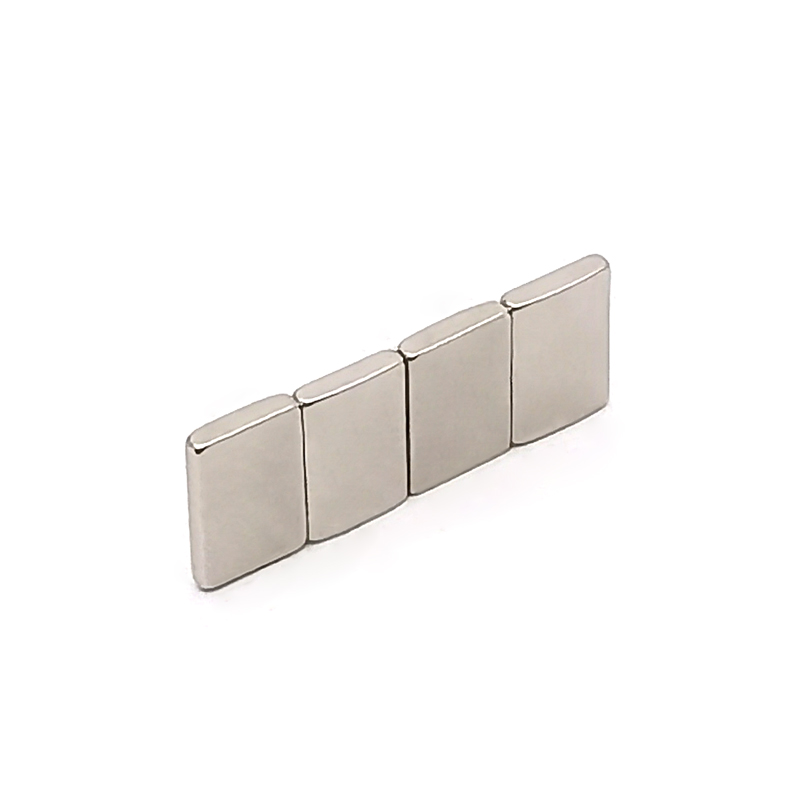

بلوک شکل N45SH NDFEB صنعت آهنربای دائمی Ni آبکاری نئودیمیوم در موتور هواپیماهای بدون سرنشین

Shine Magnetics آهنرباهای بلوکی NdFeB متخلخل N45SH خود را معرفی می کند که به طور خاص برای موتورهای پهپاد درجه یک صنعتی و همچنین سیستم های رانش هواپیماهای بدون سرنشین چند روتور و بال ثابت (UAV) طراحی شده است. با استفاده از درجه N45SH با کارایی بالا، این آهن‌رباها دارای حداکثر محصول انرژی 43-45 MGOe و نیروی اجباری ذاتی (Hcj) ≥ 15 kOe (با مقادیر واقعی معمولاً بیش از 20 kOe، مربوط به درجه SH) هستند. آنها قادر به کار در دماهای تا 150 درجه سانتیگراد هستند، نرخ مغناطیسی زدایی فوق العاده پایینی را حتی در هنگام کارکرد موتور با سرعت بالا و در محیط های با دمای بالا حفظ می کنند.

این محصول دارای یک هندسه بلوک استاندارد (با ابعاد معمولی مانند 20×10×5 میلی متر؛ اندازه های سفارشی موجود است) و با پوشش سه لایه نیکل-مس-نیکل (Ni-Cu-Ni) به پایان رسیده است. با گذراندن موفقیت آمیز آزمایش 48 ساعته نمک پاش، آهنرباها به طور موثر در برابر اثرات خورنده رطوبت، غبار نمک و محیط های شیمیایی موجود در مجموعه های موتور مقاومت می کنند. القای باقیمانده بالای آهنرباها (Br ≥ 13.2 کیلو گرم) و ویژگی‌های اجباری بالا، موتورهای پهپاد را قادر می‌سازد تا به چگالی توان بیشتر، طرح‌های مدار مغناطیسی فشرده‌تر و کاهش تلفات مس دست یابند - در نتیجه استقامت پرواز را افزایش داده و ظرفیت بار را افزایش می‌دهند.

مناسب برای طیف وسیعی از کاربردهای موتورهای پهپاد:
موتورهای دیسکی برای پهپادهای عکاسی هوایی
موتورهای بدون براش با سرعت بالا برای هواپیماهای بدون سرنشین مسابقه
موتورهای سنگین برای پهپادهای حفاظت از گیاهان کشاورزی
سیستم‌های محرکه برای نقشه‌برداری صنعتی و پهپادهای بازرسی

Shine Magnetics خدمات سفارشی‌سازی جامع و یک مرحله‌ای از محصولات خام را ارائه می‌دهد. ما تلورانس‌های ابعادی محکمی را برای اندازه‌های بلوک (تا 0.03 ± میلی‌متر)، انتخاب الگوهای مغناطیسی (شامل مغناطش موازی، ضخامت یا چند قطبی) و گزینه‌های مختلف پس از پردازش مانند پشتی چسب و کپسوله‌سازی پلاستیکی ارائه می‌کنیم.

1. در مقایسه با آهنرباهای استاندارد N45، آهنرباهای نئودیمیوم N45SH چه مزایایی برای موتورهای پهپاد دارند؟
آهنرباهای N45SH دارای اجبار ذاتی بالاتری هستند (Hcj ≥ 20 kOe)، که آنها را قادر می سازد تا در برابر دماهای بالا (تا 150 درجه سانتیگراد) که در طول عملیات پرسرعت موتورهای هواپیماهای بدون سرنشین ایجاد می شود، مقاومت کنند. در مقابل، آهنرباهای استاندارد N45 (Hcj ≥ 12 kOe) شروع به تجربه مغناطیس زدایی قابل توجهی در دمای بیش از 80 درجه سانتیگراد می کنند. استفاده از N45SH تضمین می کند که خواص مغناطیسی موتور تحت بارهای جریان بالا پایدار باقی می ماند و در نتیجه از کاهش رانش یا کاهش مدت زمان پرواز ناشی از مغناطیس زدایی جلوگیری می کند.

2. آیا روکش نیکل روی این آهنرباهای بلوکی برای محیط های مرطوب بیرونی که پهپادها در آن کار می کنند مناسب است؟
بله. آبکاری سه لایه نیکل-مس-نیکل (Ni-Cu-Ni) ما با موفقیت تست اسپری نمک خنثی 48 ساعته (ASTM B117) را بدون نشان دادن هیچ نشانه ای از زنگ قرمز روی سطح پشت سر گذاشت. علاوه بر این، آبکاری متراکم و یکنواخت در ضخامت (15-25 میکرومتر) است که به طور موثری از اکسیداسیون بستر NdFeB جلوگیری می کند و الزامات استفاده طولانی مدت از هواپیماهای بدون سرنشین در محیط های بارانی، با رطوبت بالا یا ساحلی را برآورده می کند.

3. آیا امکان سفارش آهنرباهای بلوک با اندازه سفارشی وجود دارد؟ حداقل مقدار سفارش (MOQ) چقدر است؟
بله، قطعا. ما از سفارشی‌سازی آهن‌رباهای بلوک در هر اندازه، با ضخامت‌های کمتر از 1 میلی‌متر و طول/عرض از 3 میلی‌متر تا 100 میلی‌متر پشتیبانی می‌کنیم. برای مرحله نمونه برداری، MOQ 10 قطعه است. برای تولید انبوه، MOQ استاندارد معمولاً 1000 قطعه است، اگرچه ممکن است بسته به پیچیدگی ابعاد متفاوت باشد. ما همچنین مشاوره رایگان در مورد مشخصات تحمل ابعاد ارائه می دهیم.

4. حداکثر دمای کار برای آهنرباهای N45SH چقدر است؟ آیا خنک کننده اضافی در موتور پهپاد مورد نیاز است؟
حداکثر دمای کار مداوم 150 درجه سانتیگراد است و آهنرباها می توانند تا دمای 180 درجه سانتیگراد را برای مدت زمان کوتاه (چند دقیقه) تحمل کنند. در موتورهای پهپاد معمولی، دمای سیم پیچ معمولاً زیر 120 درجه سانتیگراد حفظ می شود. بنابراین، آهنرباهای N45SH را می توان با خیال راحت بدون نیاز به طراحی های خنک کننده اضافی مورد استفاده قرار داد. با این حال، اگر طراحی موتور به ویژه فشرده است یا در معرض عملکرد مداوم با بار زیاد است، توصیه می‌کنیم در مورد ارتقاء درجه آهنربای N45UH که برای دماهای تا 180 درجه سانتی‌گراد رتبه‌بندی می‌شود، با ما مشورت کنید.

5. جهت مغناطش برای این آهنرباهای بلوکی چگونه باید انتخاب شود؟ این چه تاثیری بر عملکرد موتور دارد؟

بر اساس توپولوژی مدار مغناطیسی موتور، روش های رایج مغناطیسی عبارتند از:
مغناطیس ضخامت (متداول ترین): شار مغناطیسی از آهنربا در جهت ضخامت آن عبور می کند. مناسب برای موتورهایی با میدان مغناطیسی شعاعی
مغناطیس محوری: مناسب برای موتورهای مسطح یا موتورهای تخصصی دیسکی.
مغناطیس چند قطبی: به طور مستقیم آرایه ای از قطب های با قطبیت متناوب ایجاد می کند و در نتیجه مونتاژ را ساده می کند.
بر اساس نقشه‌های روتور موتور که ارائه می‌کنید، می‌توانیم طرح مغناطیس‌سازی بهینه را برای به حداکثر رساندن چگالی شار مغناطیسی شکاف هوا توصیه کنیم.

6. آیا این آهنرباها برای موتورهای پهپاد پرسرعت (مثلا 50000 دور در دقیقه) مناسب هستند؟
بله. گرید N45SH دارای استحکام مکانیکی بالایی است (با مقاومت خمشی تقریباً 250 مگاپاسکال). علاوه بر این، ما می‌توانیم از روش‌های آغشته به رزین اپوکسی یا غلاف فلزی برای افزایش مقاومت آهنربا در برابر نیروهای گریز از مرکز استفاده کنیم. برای آهن‌رباهای بلوکی، توصیه می‌کنیم از یک طرح پخ (گوشه‌های گرد) برای کاهش تمرکز تنش در لبه‌های تیز استفاده کنید. حداکثر سرعت چرخش مجاز خاص باید بر اساس ابعاد آهنربا در ارتباط با فرآیند پیوند مورد استفاده ارزیابی شود.

7. چگونه می توانم نمونه یا مشخصات فنی درخواست کنم؟
می‌توانید مستقیماً روی دکمه 'اکنون استعلام' واقع در این صفحه کلیک کنید یا یک ایمیل به sales@shinemagnetics.com ارسال کنید. لطفا ابعاد بلوک مورد نیاز، تلورانس ها، جهت مغناطیسی و پارامترهای موتور هدف را ارائه دهید. مهندسان ما ظرف 24 ساعت با یک برگه مشخصات فنی دقیق (شامل منحنی های عملکرد مغناطیسی، گزارش های آبکاری و نقشه های ابعادی) پاسخ خواهند داد.
