چگونه آهنربای فریت بسازیم؟

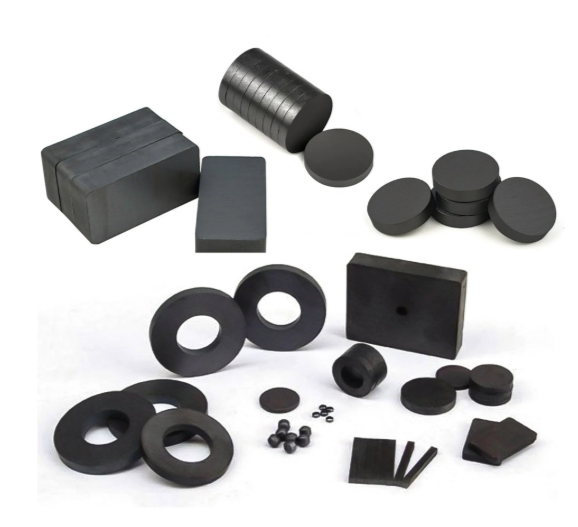

علیرغم افزایش مواد کمیاب، آهنربای فریت همچنان بیش از 90 درصد از تولید آهنربای جهانی را بر حسب وزن تشکیل می دهد. این تسلط مستمر ناشی از زنجیره تامین بسیار با ثبات و کارایی بسیار بالا است. هدف ما در این راهنما ابهام زدایی از فرآیند تولید صنعتی در پشت این اجزا است. ما از تیم های مهندسی و تدارکات می خواهیم تا هزینه های ابزار، زمان تولید و استانداردهای کنترل کیفیت را بهتر ارزیابی کنند.

درک تمایز بین روش های قالب گیری، مانند پرس مرطوب در مقابل خشک، کاملا ضروری است. شناخت محدودیت های ماشینکاری پس از فرآیند برای جدول زمانی پروژه شما به همان اندازه مهم است. این دانش بنیادی برای تعیین مولفه مغناطیسی مناسب برای کاربردهای تجاری خاص حیاتی است.

خوراکی های کلیدی

• پایه های مواد: تولید تجاری بر فرآیند کلسینه کردن دقیق اکسید آهن و استرانسیوم یا کربنات باریم متکی است.

• روش‌های شکل‌دهی عملکرد را دیکته می‌کنند: 'پرس مرطوب' آهن‌رباهای ناهمسانگرد قوی‌تر و هم‌تراز را ایجاد می‌کند، در حالی که 'پرس کردن خشک' انواع همسانگرد مقرون به صرفه تولید می‌کند.

• محدودیت های ماشینکاری: از آنجایی که فریت عایق الکتریکی است، برش سیم استاندارد با شکست مواجه می شود. شکل دهی نیاز به ابزار تخصصی پوشش داده شده با الماس دارد.

• خطرات انقباض: تف جوشی در دمای بالا باعث انقباض نامتقارن می شود و نیاز به کنترل کیفیت دقیق برای جلوگیری از تاب برداشتن و ترک خوردن در هندسه های سفارشی دارد.

مواد اولیه اصلی و فرمولاسیون شیمیایی

ایجاد یک جزء مغناطیسی قابل اعتماد مدت ها قبل از کف کارخانه شروع می شود. با یک فرمول شیمیایی بسیار کنترل شده شروع می شود. شما باید درک کنید که چه چیزی در این مواد وجود دارد تا از محدودیت های عملکرد آنها در این زمینه قدردانی کنید.

ترکیبات پایه

مواد اولیه به طور قابل توجهی ساده و در دسترس هستند. تولید کنندگان اکسید آهن (Fe2O3) را با کربنات استرانسیم (SrCO3) یا کربنات باریم (BaCO3) مخلوط می کنند. اکسید آهن اساسا زنگ خالص شده است. هنگامی که با استرانسیم یا باریم ترکیب می شود، ساختار کریستالی خاصی را ایجاد می کند که برای مغناطیس دائمی لازم است. تغییرات استرانسیوم معمولاً خواص مغناطیسی کمی بهتری را ارائه می دهند و آنها را به انتخاب پیش فرض برای اکثر برنامه های مدرن تبدیل می کند.

افزودنی های عملکردی

ترکیبات پایه استاندارد بندرت به طور کامل به تنهایی استفاده می شوند. مهندسان اغلب عناصر کمیاب مانند کبالت و لانتانیم را به مخلوط وارد می کنند. ما از این افزودنی های عملکردی برای دستکاری فعال خواص مغناطیسی مواد استفاده می کنیم. به طور خاص، آنها اجبار را افزایش می دهند. اجبار، توانایی ماده برای مقاومت در برابر مغناطیس زدایی در هنگام قرار گرفتن در معرض میدان های مغناطیسی خارجی یا سرمای شدید است. افزودن این عناصر کمیاب تضمین می کند که محصول نهایی با آستانه های صنعتی سختگیرانه، به ویژه در کاربردهای خودروسازی و هوافضا مطابقت دارد.

پایداری زنجیره تامین

این مواد خام فراوان و مبتنی بر زنگ‌زدگی امنیت زنجیره تامین بی‌نظیری را فراهم می‌کنند. برای مشخص کردن اینکه چرا آهنرباهای سرامیکی فریت به عنوان یک انتخاب پایه برای تولید مقیاس پذیر باقی می مانند، مقایسه زیر را در نظر بگیرید.

ویژگی مواد	مواد فریت	زمین کمیاب (به عنوان مثال، NdFeB)
فراوانی عنصر پایه	بسیار بالا (آهن)	محدود / از نظر جغرافیایی متمرکز
نوسان قیمت	خیلی کم	بالا (در معرض شوک های بازار)
هزینه مواد در هر کیلوگرم	کم	بالا

می توانید ببینید که چگونه این ثبات اساسی از عملیات تولید در مقیاس بزرگ در برابر افزایش ناگهانی قیمت و کمبود مواد محافظت می کند.

فرآیند تولید 6 مرحله ای

تبدیل پودرهای خام به یک جزء جامد و کاربردی نیاز به کنترل های حرارتی و مکانیکی دقیق دارد. در اینجا فرآیند شش مرحله ای مورد استفاده در تاسیسات صنعتی سطح بالا آورده شده است.

مرحله 1: کلسینه کردن و میکرو آسیاب

پودرهای شیمیایی خام ابتدا مخلوط می شوند و در معرض تجزیه حرارتی قرار می گیرند که به کلسینه معروف است. مخلوط را در کوره های بزرگ با دمای بین 1000 تا 1350 درجه سانتی گراد گرم می کنیم. این گرمای شدید دی اکسید کربن را دفع می کند و یک ترکیب اکسید فلزی جدید ایجاد می کند. با این حال، ماده به دست آمده کاملاً غیر مغناطیسی است و در این مرحله به شدت انباشته شده است.

مرحله بعدی یک مرحله مکانیکی حیاتی است: میکرو فرز. مواد کلسینه شده خرد شده و آسیاب شده و به پودر بسیار ریز تبدیل می شود. استاندارد صنعت مستلزم کاهش این ذرات به کمتر از 2 میکرون است. برای بافت، موی انسان تقریباً 75 میکرون عرض دارد. ما آن را آسیاب می کنیم تا اطمینان حاصل شود که هر ذره منفرد یک حوزه مغناطیسی واحد را تشکیل می دهد. اگر ذرات خیلی بزرگ باشند، حوزه های مغناطیسی متعددی در داخل یک دانه تشکیل می شود که خروجی مغناطیسی نهایی را به شدت ضعیف می کند.

مرحله 2: شکل دادن و فشار دادن (تصمیم تراز)

هنگامی که پودر به اندازه میکروسکوپی مورد نیاز رسید، به مرحله پرس حرکت می کند. این جایی است که شما در مورد ویژگی های عملکردی اساسی قطعه تصمیم می گیرید.

پرس خشک (ایزوتروپیک): در این روش پودر خشک بدون میدان مغناطیسی خارجی و بدون رطوبت در قالب فشرده می شود. از آنجایی که ذرات تحت فشار قرار نمی گیرند، آهنربای حاصل همسانگرد است. دارای قابلیت مغناطیسی چند جهته است. این رویکرد هزینه‌های ابزارآلات کمتر و نرخ تولید سریع‌تر را ارائه می‌کند، اما انرژی مغناطیسی کلی کمتری را به همراه دارد.

پرس مرطوب (ناهمسانگرد): اگر به کارایی بالا نیاز دارید، پودر در یک دوغاب مبتنی بر آب مخلوط می شود. این دوغاب را در حالی که یک میدان مغناطیسی عظیم خارجی اعمال می کنیم، داخل قالب فشار می دهیم. رطوبت به عنوان یک روان کننده حیاتی عمل می کند. این اجازه می دهد تا کریستال های میکروسکوپی به طور فیزیکی بچرخند و کاملاً با میدان مغناطیسی خارجی هماهنگ شوند. همانطور که پرس آب را به بیرون فشار می دهد، این حالت بسیار هم تراز قفل می شود. نتیجه یک قدرت مغناطیسی بسیار جهت دار و برتر است.

مرحله 3: قبل از پخت و جابجایی بدنه سبز

بلافاصله پس از فشار دادن، ماده چیزی را تشکیل می دهد که ما آن را 'جسم سبز' می نامیم. شکل خود را حفظ می کند، اما به طور استثنایی شکننده است. تا حدودی شبیه گچ بسته بندی شده است.

استفاده از بدنه های سبز خطرات تولیدی قابل توجهی را به همراه دارد. برای حفظ یکپارچگی ساختاری قبل از همجوشی حرارتی، تأسیسات از پروتکل های سختگیرانه پیروی می کنند:

1. استخراج خودکار: بازوهای رباتیک به آرامی بدنه های سبز رنگ را از پرس جدا می کنند تا از آسیب رسیدن به انسان جلوگیری کنند.

2. کنترل آب و هوا: ما بدنه ها را در محیط های تحت کنترل آب و هوا ذخیره می کنیم تا رطوبت باقیمانده به آرامی تبخیر شود. خشک شدن سریع باعث شکستگی های ریز می شود.

3. جداسازی ارتعاش: سیستم های نوار نقاله مرطوب شده اند. حتی ارتعاشات جزئی نیز می تواند باعث فرو ریختن لبه های زینتر نشده شود.

مرحله 4: تف جوشی در دمای بالا

اکنون بدنه های سبز رنگ ظریف وارد کوره تف جوشی با دمای بالا می شوند. آنها را به آرامی در دمایی بین 1100 تا 1300 درجه سانتیگراد گرم می کنیم. این مرحله همجوشی است.

در طی پخت، تبدیل فیزیکی مطلق است. ذرات میکروسکوپی به معنای واقعی کلمه با هم ترکیب می شوند. چگالی مواد به طور چشمگیری افزایش می یابد و منافذ میکروسکوپی داخلی را می بندد. در پایان این چرخه حرارتی، ساختار سرامیکی نهایی به طور دائم تنظیم می شود. از یک قطعه شکننده پودر بسته بندی شده به یک سرامیک سخت و متراکم تبدیل می شود.

مرحله 5: ماشینکاری الماس و اندازه

سرامیک به دست آمده بسیار شکننده است. همچنین یک عایق الکتریکی عالی است. این دو واقعیت مکانیکی به ما دیکته می‌کنند که چگونه شکل‌دهی پس از فرآیند را مدیریت کنیم.

از آنجایی که الکتریسیته را هدایت نمی کند، فرسایش جرقه سیم معمولی (Wire EDM) به سادگی قابل استفاده نیست. شما نمی توانید آن را با ابزار استاندارد فولادی نیز برش دهید، زیرا سرامیک بسیار سخت است. در عوض، شکل‌دهی به ابزارهای مخصوص برش با پوشش الماس و چرخ‌های آسیاب نیاز دارد. سازندگان در هنگام سنگ زنی از خنک کننده آب سنگین استفاده می کنند تا از شکستگی حرارتی جلوگیری کنند. از طریق ماشینکاری دقیق الماس، ما می توانیم تحمل ابعادی استاندارد را بدست آوریم، که معمولاً بسته به هندسه خاص در +/- 0.25 میلی متر یا +/- 3٪ قرار می گیرند.

مرحله 6: مغناطیس به اشباع

حتی پس از پخت و ماشینکاری، قسمت سرامیکی اساساً بی اثر است. دارای پتانسیل مغناطیسی است، اما هیچ میدان مغناطیسی فعالی تولید نمی کند.

در مرحله آخر سرامیک خنثی را داخل یک سیم پیچ مغناطیسی سفارشی قرار می دهیم. یک بانک عظیم از خازن ها تخلیه می شود و قطعه را در معرض یک پالس الکتریکی کوتاه و عظیم قرار می دهد. این میدان موضعی، همه حوزه های میکروسکوپی را مجبور می کند تا در یک تراز دائمی قرار گیرند. این جزء فوراً به اشباع مغناطیسی کامل می رسد و به یک محصول کاملاً کاربردی تبدیل می شود.

چالش های مهندسی: انقباض، تاب خوردگی و ترک خوردگی

تولید سرامیک های سخت در مقیاس شامل چالش های مهندسی عمیقی است. بحرانی ترین مسئله به طور نامرئی در طول مرحله تف جوشی در دمای بالا اتفاق می افتد.

واقعیت انقباض

وقتی اجسام سبز رنگ در کوره جوش می‌خورند، با افزایش چگالی آنها منقبض می‌شوند. با این حال، این یکنواخت نیست. ما با چالش مهندسی متمایز انقباض نامتقارن روبرو هستیم.

مواد ناهمسانگرد بسته به جهت جهت کریستالی آنها به طور متفاوتی منقبض می شوند. آنها می توانند تا 35٪ در جهت جهت مغناطیسی خود کوچک شوند، اما فقط در حدود 10٪ در محور عمود بر. اگر سعی کنید یک شکل پیچیده و پیچیده را فشار دهید، این نرخ های انقباض کاملاً متفاوت باعث ایجاد تنش حرارتی داخلی می شود. این قطعه به شدت تاب می‌خورد یا بدتر از آن، کاملاً در داخل کوره شکسته می‌شود.

رفع نقص

سازندگان سطح بالا اگر بتوانند از آن اجتناب کنند، اشکال بسیار پیچیده را مستقیماً فشار نمی دهند. در عوض، آنها خطرات ترک خوردگی را از طریق فشار دادن بلوک کاهش می دهند. آنها بلوک های فوق العاده بزرگی را فشار می دهند که در آن ابعاد جانبی بسیار بیشتر از ضخامت آنهاست. از آنجایی که بلوک از نظر هندسی ساده است، از انقباض نامتقارن در حین تف جوشی بدون تاب دوام می آورد. هنگامی که بلوک کاملاً خنک و تثبیت شد، از ابزارهای برش الماس برای تقسیم آن به هندسه های کوچکتر و خاص مورد نیاز شما استفاده می کنند.

ارزیابی آهنرباهای فریت برای پروژه شما

قبل از تعهد به یک دوره تولید، باید ارزیابی کنید که چگونه این مواد با محدودیت‌های کاربردی خاص شما هماهنگ هستند.

نسبت هزینه در مقابل عملکرد

شما باید هزینه فوق‌العاده پایین این ماده را در مقابل خروجی مغناطیسی بسیار بالای جایگزین‌های خاکی کمیاب مانند نئودیمیم (NdFeB) متعادل کنید. در زیر نمودار خلاصه ای وجود دارد که این پویایی را نشان می دهد.

متریک ارزیابی	جزء فریت	نئودیمیم (NdFeB)
هزینه اولیه مواد اولیه	خیلی کم	بالا
نیروی کشش مغناطیسی	متوسط	فوق العاده بالا
حجم مورد نیاز	فضای بزرگتر مورد نیاز است	فضای فشرده مجاز است
مقاومت ذاتی در برابر خوردگی	عالی (بدون آبکاری)	ضعیف (نیاز به آبکاری)

ابزار و اشکال سفارشی

ما باید به خریداران در مورد هندسه های سفارشی هشدار دهیم. در حالی که مواد خام به خودی خود بسیار ارزان است، ایجاد قالب های پرس سفارشی هزینه های بالای ابزارآلات اولیه را به همراه دارد. علاوه بر این، ماشینکاری گسترده الماس برای اشکال پیچیده، قیمت واحد را به سرعت بالا می برد. اگر بتوانید محصول خود را طوری طراحی کنید که از اشکال استاندارد بلوک، دیسک یا حلقه استفاده کند، این سرمایه گذاری های اولیه سنگین را دور می زنید.

مزایای محیط عملیاتی

جایی که این ماده واقعاً برتر است در محیط های خشن است. از آنجایی که فرآیند تولید اساساً مواد خام را اکسید می کند، از مقاومت ذاتی در برابر خوردگی برخوردار است. قبلاً اکسید شده است، به این معنی که نمی تواند بیشتر 'زنگ بزند'. این امر نیاز به آبکاری گران قیمت را از بین می برد و آن را برای کاربردهای دریایی و فضای باز ایده آل می کند. علاوه بر این، آستانه دمای عملیاتی بالایی را ارائه می‌کند و در محیط‌هایی تا دمای 250 درجه سانتی‌گراد بدون اینکه دچار مغناطیس زدایی برگشت‌ناپذیر شود، به طور قابل اعتماد کار می‌کند.

پایان

درک تولید فریت صنعتی ارزش استراتژیک فوق العاده ای را ارائه می دهد. این اطمینان حاصل می کند که تیم مهندسی شما اجزایی را طراحی می کند که واقعاً قابل ساخت هستند. همچنین به تدارکات کمک می کند تا انتظارات بودجه واقعی را برای ابزارهای پیچیده تنظیم کند.

همانطور که برای چرخه تولید بعدی خود برنامه ریزی می کنید، این مراحل قابل اجرا بعدی را در ذهن داشته باشید:

• حداکثر دمای مطلق عملکردی که قطعه شما با آن مواجه خواهد شد را تعیین کنید.

• حداکثر فضای حجم موجود در مجموعه خود را محاسبه کنید. به یاد داشته باشید، شما به بخش فیزیکی بزرگتری در مقایسه با جایگزین های کمیاب نیاز دارید.

• مشخص کنید که آیا به انعطاف پذیری چند جهته پرس خشک نیاز دارید یا به قدرت مطلق پرس مرطوب.

• با شریک تولید خود مشورت کنید تا ببینید آیا ابعاد استاندارد می توانند جایگزین هندسه های سفارشی شوند تا از حق بیمه ماشینکاری الماس جلوگیری شود.

پرسش

س: آیا می توانم یک آهنربای فریت را خودم (DIY) بسازم؟

پاسخ: خیر، ایجاد یک نسخه تجاری در خارج از یک محیط صنعتی تقریبا غیرممکن است. مخلوط های DIY متکی به پودر اکسید آهن مخلوط با رزین ها یا بایندرها هستند. از آنجایی که شما فاقد یک پرس صنعتی با فشار بالا، یک کوره تف جوشی 1300 درجه سانتی گراد و یک سیم پیچ اشباع ولتاژ بالا هستید، نسخه های DIY از تخلخل شدید رنج می برند. آنها چگالی شار ناچیزی در مقایسه با گریدهای تجاری دارند.

س: چرا آهنرباهای سرامیکی فریت نیازی به پوشش محافظ ندارند؟

A: فرآیندهای کلسینه کردن و پخت در دمای بالا به طور موثر یک ماده سرامیکی اکسید شده متراکم ایجاد می کنند. از آنجا که اجزای اصلی قبلاً در داخل کوره تحت اکسیداسیون کامل قرار گرفته‌اند، جزء نهایی نمی‌تواند «زنگ» یا اکسیده شود. این باعث می شود که به طور طبیعی در برابر خوردگی محیطی استاندارد مصون باشد و به طور کامل نیاز به آبکاری نیکل یا روی را از بین ببرد.

س: تحمل ماشینکاری استاندارد برای آهنربای فریت نهایی چیست؟

پاسخ: بلافاصله پس از فرآیند پخت، ابعاد 'به عنوان زینتر شده' نسبتاً شل هستند و معمولاً بین +/- 2٪ تا 3٪ از اندازه هدف قرار می گیرند. با این حال، سنگ زنی الماس پس از تف جوشی می تواند به تحمل های تجاری بسیار سخت تری دست یابد. بسته به محور خاص و هندسه کلی، ابزارهای الماسی می توانند دقت را به +/- 0.1mm تا 0.25mm کاهش دهند.
