چگونه آهنرباهای دائمی از طراحی های مدرن موتور و تجهیزات صنعتی پشتیبانی می کنند

مهندسی مدرن در سراسر بخش صنعتی جهانی به سطوح بی سابقه ای از بهره وری انرژی، دقت عملیاتی و عملکرد مکانیکی فشرده نیاز دارد. مهندسان چه نیرو دادن به وسایل نقلیه الکتریکی، چه سیستم‌های نوار نقاله صنعتی، چه محرک‌های سروو روباتیک پرسرعت، برای دستیابی به حداکثر خروجی الکترومغناطیسی در ردپای فضایی تنگ، بر مواد مغناطیسی دائمی پیشرفته تکیه می‌کنند.

با ادغام راه‌حل‌های مغناطیسی تخصصی در معماری‌های مدرن موتور، سازندگان می‌توانند تلفات الکتریکی را به میزان قابل توجهی کاهش دهند، چگالی گشتاور را افزایش دهند و از دوام طولانی‌مدت تحت بارهای سنگین صنعتی اطمینان حاصل کنند.

1. نقش اصلی آهنرباهای دائمی در تبدیل انرژی الکترومکانیکی

تبدیل انرژی الکترومکانیکی به برهمکنش دقیق بین میدان های مغناطیسی و سیم پیچ های جریان الکتریکی بستگی دارد. موتورهای القایی سنتی متکی به جریان های روتور القایی هستند که مقاومت الکتریکی داخلی و گرمای اتلاف قابل توجهی ایجاد می کند. در مقابل، موتورهای سنکرون مغناطیس دائم (PMSM) از آهنرباهای دائمی پرانرژی روی مجموعه روتور استفاده می کنند و تلفات سیم پیچ روتور را به طور کامل حذف می کنند.

این تحریک مستقیم مغناطیسی به موتورها اجازه می دهد تا خروجی های گشتاور پیوسته بالاتر، زمان پاسخ دینامیکی سریعتر و راندمان عملیاتی برتر را در محدوده سرعت متغیر ارائه دهند. با جایگزینی برانگیختگی الکتریکی با میدان‌های مغناطیسی دائمی پایدار، طراحان تجهیزات صنعتی می‌توانند به اندازه‌های کلی کوچک‌تر قاب بدون به خطر انداختن تحویل نیرو دست یابند.

نکته: طرح‌های موتور آهنربای دائمی را برای کاربردهایی که به کنترل مداوم سرعت متغیر برای به حداکثر رساندن بازده انرژی کلی سیستم نیاز دارند، مشخص کنید.

2. افزایش چگالی گشتاور و به حداقل رساندن ردپای تجهیزات

محدودیت های فضایی در ماشین آلات صنعتی مدرن نیازمند اجزایی است که حداکثر توان را به حداقل حجم می رساند. آلیاژهای خاکی کمیاب با انرژی بالا ماندگاری استثنایی و محصولات حداکثر انرژی را فراهم می کنند و به مهندسان این امکان را می دهند که قطر موتور را کوچک کرده و جرم روتور را به شدت کاهش دهند.

در رباتیک صنعتی و خطوط تولید خودکار، موتورهای سبک‌تر بار اینرسی را روی بازوهای رباتیک کاهش می‌دهند و نرخ‌های شتاب سریع‌تر و ظرفیت بار بالاتر را ممکن می‌سازند. علاوه بر این، کوپلینگ‌های مغناطیسی فشرده و مجموعه‌های نگهدارنده، قطعات متحرک را بدون نیاز به گیربکس‌های مکانیکی پیچیده یا گیره‌های خارجی به طور قابل اعتماد ایمن می‌کنند.

توجه: چگالی گشتاور بالا وزن فیزیکی درایوهای صنعتی را کاهش می دهد، الزامات پشتیبانی ساختاری را کاهش می دهد و مونتاژ ماشین را ساده می کند.

3. بهینه سازی کارایی و پایداری تجهیزات صنعتی

استانداردهای نظارتی جهانی به طور فزاینده ای انطباق بازده انرژی را برای ماشین آلات صنعتی، پمپ ها، فن ها و کمپرسورها الزامی می کند. موتورهای آهنربای دائم به طور مداوم به رتبه‌بندی بازدهی فوق‌العاده IE4 و IE5 می‌رسند و مصرف برق را در طول چرخه‌های عملیاتی چند دهه به میزان قابل توجهی کاهش می‌دهند.

با به حداقل رساندن تلفات حرارتی داخلی، این موتورهای با راندمان بالا خنک‌تر کار می‌کنند که طول عمر عایق سیم‌پیچ را افزایش می‌دهد و بارهای خنک‌کننده تاسیسات را کاهش می‌دهد. این کاهش در ضایعات انرژی الکتریکی به طور مستقیم انتشار کربن را کاهش می دهد و به کارخانه های تولیدی کمک می کند تا اهداف پایداری شرکت را برآورده کنند.

نکته: تجزیه و تحلیل هزینه کل مالکیت (TCO) را انجام دهید تا نشان دهید چگونه صرفه جویی در انرژی ناشی از ارتقاء آهنربای دائمی هزینه های اولیه تجهیزات را به سرعت جبران می کند.

4. انتخاب ماده مغناطیسی مناسب برای محیط های صنعتی

کاربردهای صنعتی مختلف چالش های مکانیکی، حرارتی و شیمیایی منحصر به فردی را ارائه می دهند. انتخاب درجه آهنربای دائمی صحیح تضمین می کند که موتورها و تجهیزات عملکرد پایداری را در طول عمر مفید خود حفظ می کنند.

• آهنرباهای نئودیمیوم: برای کاربردهایی که نیاز به ردپای فوق فشرده و حداکثر شار مغناطیسی دارند، مهندسان آهنرباهای نئودیمیوم با مقاومت بالا را در موتورها ادغام می کنند تا نیرومحرکه های برقی با گشتاور بالا و محرک های سروو صنعتی دقیق را هدایت کنند.

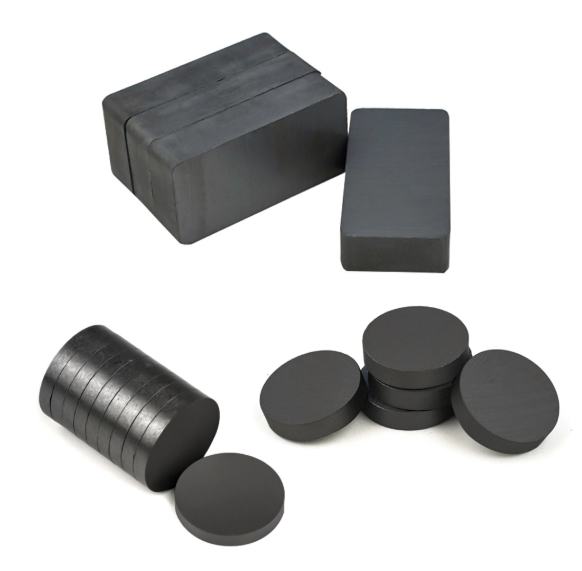

• آهنرباهای فریت (سرامیک): هنگامی که پروژه ها مقرون به صرفه بودن خام و مصونیت از زنگ طبیعی را در اولویت قرار می دهند، آهنرباهای سرامیکی فریت دائمی صنعتی سنتی عملکرد قابل اعتمادی را برای موتورهای لوازم خانگی با حجم بالا و پمپ های آب ارائه می دهند.

• آهنرباهای ساماریوم کبالت (SmCo): در شرایط گرمایی شدید که پایداری حرارتی بسیار مهم است، آهنرباهای سفارشی ضد خوردگی SmCo ضد خوردگی مقاومت تسلیم ناپذیری در برابر مغناطیس زدایی در دمای بالا ارائه می دهند.

• آهنرباهای AlNiCo: برای سنسورهای دقیق و ابزار دقیقی که نیاز به ثبات دمایی استثنایی و شار مغناطیسی پایدار دارند، آهنرباهای قدرتمند دائمی AlNiCo برای فروش یک راه حل سنتی قابل اعتماد ارائه می دهند.

توجه: همیشه قبل از نهایی کردن انتخاب درجه آهنربا، حداکثر دمای عملیاتی و سطوح قرار گرفتن در معرض خورنده محیط کار خود را ارزیابی کنید.

5. غلبه بر چالش های حرارتی و مکانیکی در طراحی موتور

ادغام آهنرباهای دائمی با کارایی بالا در موتورهای صنعتی با سرعت بالا مستلزم مدیریت دقیق انبساط حرارتی، نیروهای گریز از مرکز و خطرات مغناطیس زدایی است. با افزایش RPM موتور، تنش گریز از مرکز، آهنرباهای روتور را در مقابل آستین های نگهدارنده به سمت بیرون هل می دهد.

مهندسان از آستین های نگهدارنده فولاد ضد زنگ غیر مغناطیسی با استحکام بالا، بسته بندی فیبر کربن یا چسب های بی هوازی تخصصی برای ایمن نگه داشتن آهنرباهای روتور استفاده می کنند. علاوه بر این، انتخاب گریدهای حرارتی مناسب (مانند آلیاژهای نئودیمیم یا SmCo با فشار بالا) از تلفات شار برگشت ناپذیر ناشی از ترکیب دماهای بالا و میدان‌های واکنش آرمیچر قوی جلوگیری می‌کند.

نکته: اطمینان حاصل کنید که تلورانس های مناسب شکاف هوا و مسیرهای اتلاف حرارتی در محفظه های روتور ادغام شده اند تا از گرمای بیش از حد موضعی در طول چرخه های صنعتی سنگین جلوگیری شود.

6. ساخت دقیق و کنترل کیفیت در مجموعه های مغناطیسی

قابلیت اطمینان تجهیزات صنعتی مدرن به شدت به دقت ساخت اجزای مغناطیسی آن بستگی دارد. خطوط تولید پیشرفته از پرس میدان مغناطیسی خودکار، تف جوشی خلاء، و سنگ زنی الماس با دقت بالا برای دستیابی به تحمل ابعادی دقیق استفاده می کنند.

تست کیفیت دقیق - از جمله تأیید شار سیم پیچ هلمهولتز، اسکن هیسترزیسگراف خودکار و بازرسی نقص سطح - تضمین می کند که هر مجموعه مغناطیسی عملکرد ثابت، دینامیک روتور متعادل و عملکرد بدون لرزش را در محیط های صنعتی با سرعت بالا ارائه می دهد.

توجه: همکاری با تولید کنندگان با تجربه تضمین می کند که جهت گیری مغناطیسی سفارشی و الگوهای مغناطیسی چند قطبی نیازهای طراحی موتور دقیق شما را برآورده می کند.

7. ارزش اقتصادی و استراتژی قابلیت اطمینان دراز مدت

در حالی که مواد مغناطیس دائمی پیشرفته ممکن است هزینه های اولیه مواد اولیه بالاتری نسبت به قطعات آهن و مس سنتی داشته باشند، مزایای عملیاتی طولانی مدت آنها بازده مالی بالاتری را به همراه دارد.

راه حل های آهنربای دائم با حذف اتلاف انرژی، کاهش زمان تعمیر و نگهداری و جلوگیری از خرابی زودرس موتور، هزینه های کل چرخه عمر را کاهش می دهند. تأسیسات صنعتی از افزایش زمان کارکرد تجهیزات، کاهش قبوض برق و حداکثر بهره‌وری در خطوط تولید خودکار بهره می‌برند.

نکته: در اوایل مرحله طراحی مهندسی خود با ارائه دهندگان راه حل های مغناطیسی تخصصی مشورت کنید تا اشکال سفارشی را بهینه کنید، هزینه های ابزار را کاهش دهید و عملکرد تجهیزات را به حداکثر برسانید.

پایان

آهنرباهای دائمی به عنوان پایه های تکنولوژیکی حیاتی عمل می کنند که طراحی های مدرن و بازده موتور و تجهیزات صنعتی را ممکن می سازد. مواد مغناطیسی پیشرفته با ارائه چگالی گشتاور برتر، راندمان تبدیل انرژی فوق‌العاده بالا و فاکتورهای فرم فشرده، مهندسان را قادر می‌سازد تا چالش‌های پیچیده اتوماسیون صنعتی را حل کنند.

انتخاب گریدهای مغناطیسی دقیق، پوشش‌های محافظ بادوام، و هندسه مدار بهینه شده، قابلیت اطمینان عملیاتی طولانی‌مدت را در محیط‌های تولیدی سخت تضمین می‌کند.

برای دستیابی به عملکرد برتر برای موتورها و تجهیزات صنعتی خود، راه حل های مهندسی شده را از Shine . Shine که دارای آهنرباهای نئودیمیم با کارایی بالا، آهنرباهای فریت، آهنرباهای SmCo، آهنرباهای AlNiCo و مجموعه های مغناطیسی سفارشی متناسب با استانداردهای صنعتی بین المللی است، بررسی کنید.

پرسش

س: چرا موتورهای آهنربای دائم کارآمدتر از موتورهای القایی سنتی هستند؟

A: موتورهای آهنربای دائمی جریان های الکتریکی روتور و تلفات مقاومت سیم پیچ مرتبط را حذف می کنند و در نتیجه راندمان عملیاتی بالاتر، کاهش ضایعات حرارتی و چگالی گشتاور بالاتر را به همراه دارند.

س: کدام ماده آهنربای دائم برای موتورهای صنعتی با دمای بالا بهتر است؟

پاسخ: آهنرباهای ساماریوم کبالت (SmCo) برای محیط‌های با دمای بالا ایده‌آل هستند زیرا شار مغناطیسی پایدار و مقاومت در برابر مغناطیس زدایی بالا را در دماهای بیش از 300 درجه سانتی‌گراد حفظ می‌کنند.

س: آهنرباهای دائمی چگونه به کوچک شدن اندازه تجهیزات صنعتی کمک می کنند؟

پاسخ: از آنجایی که آهنرباهای خاکی کمیاب چگالی انرژی مغناطیسی استثنایی ارائه می دهند، مهندسان می توانند محفظه های موتور کوچکتر و محرک های سبک تر را طراحی کنند که گشتاور برابر یا بیشتر را در مقایسه با طرح های معمولی حجیم تولید کنند.

س: آیا موتورهای آهنربای دائمی به کنترلرهای درایو خاصی نیاز دارند؟

پاسخ: بله، موتورهای سنکرون آهنربای دائم (PMSM) و موتورهای DC بدون جاروبک به درایوهای فرکانس متغیر الکترونیکی (VFD) برای کنترل دقیق میدان‌های مغناطیسی استاتور و همگام‌سازی روتور نیاز دارند.
